在 Linux 系统中,一切都是文件,理解文件系统非常有必要。
Linux
最传统的磁盘文件系统使用的是 EXT2
这个啦!所以要了解 Linux
的文件系统就得要由认识 EXT4
开始!x
1. 文件系统
1.1 文件系统种类
我们仔细翻阅资料的话,会发现文件的种类特别的多!
Linux 文件系统
ext2
ext3
ext4
xfs
btrfs
reiserfs
jfs
swap
(交换分区)iso9660
(光盘)
Windows
fat32
ntfs
Unix
FFS
UFS
JFS2
网络文件系统
NFS
CIFS
集群文件系统
GFS2
OCFS2
分布式文件系统
ceph
moosefs
mogilefs
GlusterFS
Lustre
1.2 文件系统划分
这里的文件系统的划分,主要是根据类型和功能来讲的。

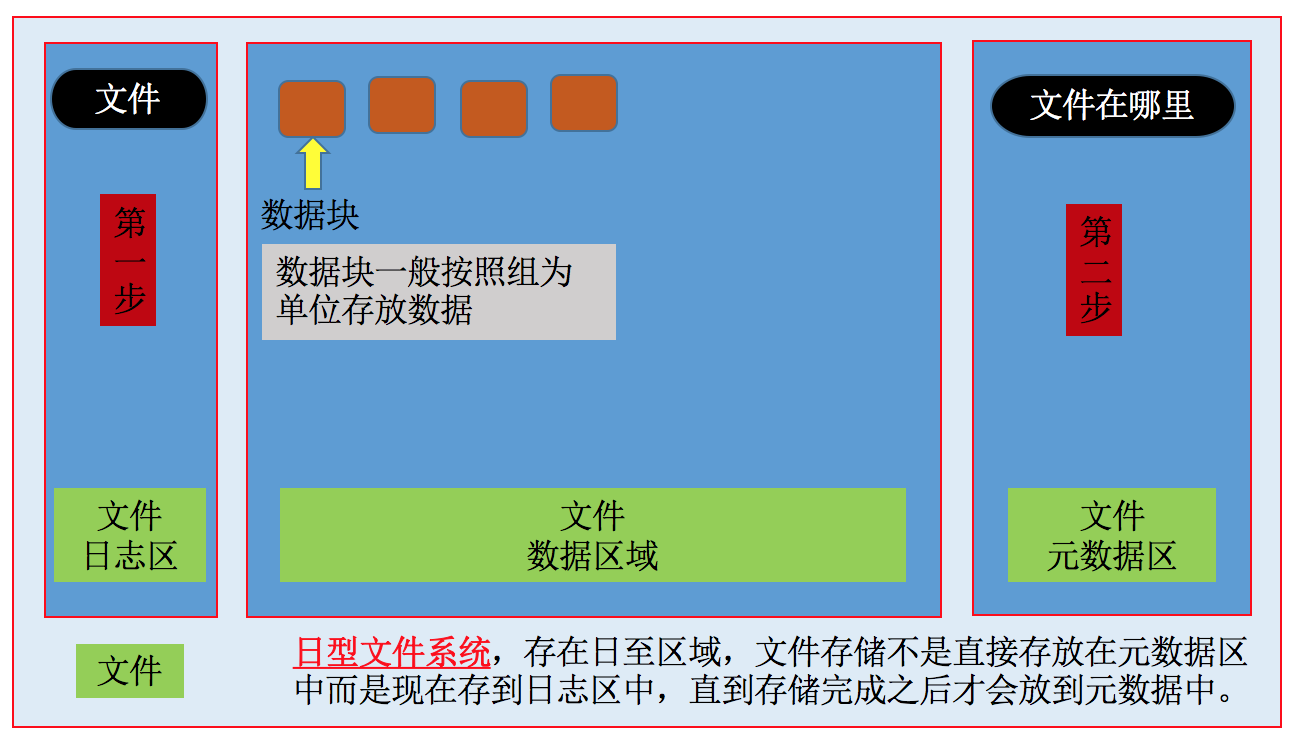

根据其是否支持 "journal"
功能
- 日志型文件系统:
ext3
,ext4
,xfs
, … - 非日志型文件系统:
ext2
,vfat
, …
文件系统的组成部分 内核中的比用户控件的效率高
- 内核中的模块:
ext4
,xfs
,vfat
- 用户空间的管理工具:
mkfs.ext4
,mkfs.xfs
,mkfs.vfat

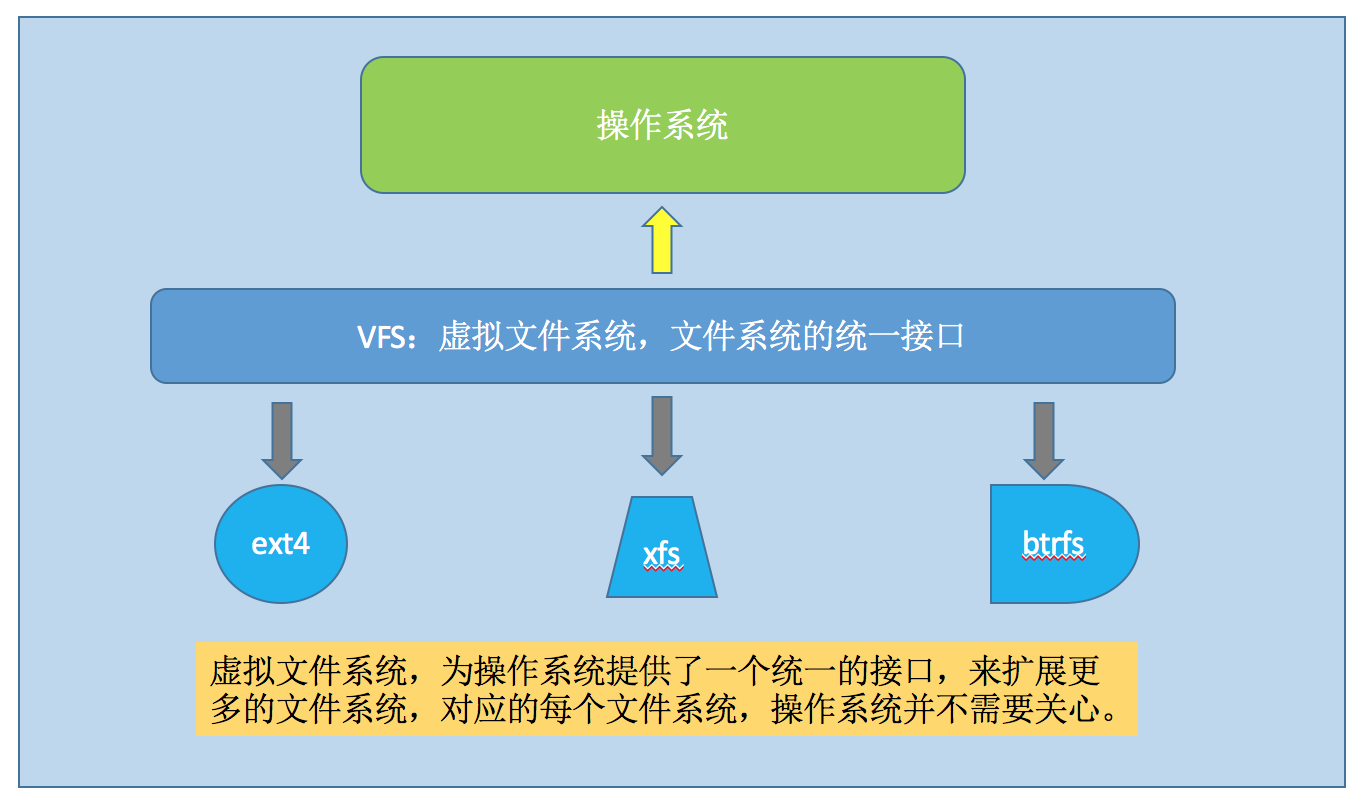

Linux 的虚拟文件系统
VFS
1.3 常用文件系统
这里主要介绍 Linux 操作系统上面最为常用的 ext4 和 btrfs 文件系统。
[1] 第一种文件系统:ext4
近年来 ext2/3
暴露出了一些扩展性问题,于是便催生了 ext4
。在 2008
年发布的 Linux2.6.19
内核中集成了 ext4
的 dev
版本。2.6.28
内核发布时,ext4
结束了开发版,开始接受用户的使用。
- 功能 -> 向后和向前兼容性
ext4
给时间范围添加了两个位,从而让时间寿命再延长500
年。ext4
与ext3
是向前兼容的,这样就可以将 ext3 文件系统挂载为ext4
文件系统。- 为了充分利用
ext4
的优势,必须实现文件系统的迁移,以转换和利用新的ext4
格式。 - 基于秒的时间戳已经不够用,
ext4
设计时间戳时考虑到未来的发展,它将时间戳的单位提升到纳秒。
- 伸缩性 -> 突破文件系统的限制
ext4
支持的最大文件系统为1EB
。ext4
的区段采用分层的方法高效地表示小文件,并且使用区段树高效地表示大文件。ext4
支持最大16TB
的文件(假设由4KB
的块组成),这个容量是ext3
的8
倍。ext4
使用区段取代ext3
的机制,从而改善了空间的分配,并且支持更加高效的存储结构。- 区段 是一种表示一组相邻块的方式。使用区段减少了元数据,因为区段维护关于一组相邻块的存储位置的信息(从而减少了总体元数据存储),而不是一个块的存储位置的信息。
- 性能 -> 文件级预分配
- 这种优化的关键是延迟物理块的分配,直到需要在磁盘上写这些物理块时才对其进行分配并写到相邻的块。
- 这类似于持久化预分配,惟一的区别是文件系统会自动执行这项任务。不过如果预先知道文件的大小时,持久化预分配是更好的选择。
- 尽管区段能够将相邻块划分为片段,但另一种更强大的方法是按照所需的大小预分配比较大的相邻块(
XFS
以前就是采用这种方法)。 ext4
通过一个新的系统调用来实现这个目的,这个调用将按照特定的大小预分配并初始化文件。然后,您就可以写入必要的数据,并为数据提供不错的读性能。- 相邻块相关的优化,即针对
ext4
的块分配器。ext4
使用块分配器修复了这个问题,它能够在磁盘上一次分配多个块。与前面其他优化一样,这个优化在磁盘上收集相关的数据,以实现相邻读优化。
- 可靠性 -> 执行文件系统日志校验和
- 和
ext3
一样,ext4
也是一个日志文件系统。日志记录 就是通过日记(磁盘上相邻区域的专门循环记录)记录文件系统的变更的过程。 - 但是即使进行日志记录,如果日志出现错误仍然会导致文件系统损坏。为了解决这个问题,
ext4
对日志执行校验和,确保有效变更能够在底层文件系统上正确完成。 ext4
支持根据用户需求采用多种模式的日志记录。例如,ext4
支持Writeback
模式,它仅记录元数据;或Ordered
模式,它记录元数据,但写为元数据的数据是从日志中写入的;或Journal
模式(最可靠的模式),它同时记录元数据和数据。注意,虽然Journal
模式是确保文件系统一致的最佳选择,但它也是最慢的,因为所有数据都要经过日志。- 尽管
ext4
添加一些特性来减少文件系统的碎片(比如将相邻块分配为区段),但随着系统使用时间的增加,碎片是难以完全避免的。因此出现了在线碎片整理工具,它们可以对文件系统和单个文件执行碎片整理,从而改善性能。在线碎片整理程序是一个简单的工具,它将文件复制到引用相邻区段的新ext4 inode
。 - 在线碎片整理还可以减少检查文件系统所需的时间(
fsck
)。ext4
将未使用的块组标记到inode
表中,并让fsck
进程忽略它们以加快检查速度。当操作系统因内部损坏(随着文件系统变大,这是不可避免的)而检查文件系统时,ext4
的设计方式将能够提高总体可靠性。
- 和
[2] 第二种文件系统:btrfs
文件系统似乎是内核中比较稳定的部分,多年来,人们一直使用 ext2/3
,ext
文件系统以其卓越的稳定性成为了事实上的 Linux
标准文件系统。似乎 ext
就将成为 Linux
文件系统的代名词。然而当您阅读很多有关 ext4
的文章时,会发现都不约而同地提到了 btrfs
,并认为 ext4
将是一个过渡的文件系统。
- 扩展性相关的特性
- 基于
Extent
的文件存储 btrfs
文件系统中所有的metadata
都由BTree
管理。- 现代很多文件系统都采用了
extent
替代block
来管理磁盘。 Extent
就是一些连续的block
,一个extent
由起始的block
加上长度进行定义。- 使用 BTree 的主要好处在于查找,插入和删除操作都很高效。可以说
BTree
是btrfs
的核心。 - 在
ext2
中inode
区是被预先固定分配的,且大小固定,比如一个100G
的分区中,inode table
区中只能存放131072
个inode
,这就意味着不可能创建超过131072
个文件,因为每一个文件都必须有一个唯一的inode
。 - 为了解决这个问题,必须动态分配
inode
。每一个inode
只是BTree
中的一个节点,用户可以无限制地任意插入新的inode
,其物理存储位置是动态分配的。所以btrfs
没有对文件个数的限制。 SSD
采用flash memory
技术,内部没有磁盘磁头等机械装置,读写速率大幅度提升。flash memory
有一些不同于HDD
的特性。flash
在写数据之前必须先执行擦除操作;其次,flash
对擦除操作的次数有一定的限制,在目前的技术水平下,对同一个数据单元最多能进行约100
万次擦除操作,因此,为了延长flash
的寿命,应该将写操作平均到整个flash
上。- 虽然
SSD
在硬件层面做了很多努力,但毕竟还是有限。btrfs
用户可以使用mount
参数打开对SSD
的特殊优化处理。btrfs
用户可以使用mount
参数打开对SSD
的特殊优化处理。
- 基于
- 数据一致性相关的特性
- 所谓
COW
,即每次写磁盘数据时,先将更新数据写入一个新的block
,当新数据写入成功之后,再更新相关的数据结构指向新block
。 COW
只能保证单一数据更新的原子性。但文件系统中很多操作需要更新多个不同的元数据,比如创建文件需要修改以下这些元数据。任何一个步骤出错,文件便不能创建成功,因此可以定义为一个事务。- 由于硬件原因,从磁盘上读出的数据会出错。比如
block A
中存放的数据为0x55
,但读取出来的数据变是0x54
,因为读取操作并未报错,所以这种错误不能被上层软件所察觉。 - 解决这个问题的方法是保存数据的校验和,在读取数据后检查校验和。如果不符合,便知道数据出现了错误。
Btrfs
采用单独的checksum Tree
来管理数据块的校验和,把checksum
和checksum
所保护的数据块分离开,从而提供了更严格的保护。
- 所谓
- 多设备管理相关的特性
Btrfs
缺省情况下对metadata
进行RAID1
保护。Btrfs
很好的支持了软件RAID
,RAID
种类包括RAID0
,RAID1
和RAID10
。Subvolume
是很优雅的一个概念,即把文件系统的一部分配置为一个完整的子文件系统。- 这种模型有很多优点,比如可以充分利用 disk 的带宽,可以简化磁盘空间的管理等。
Btrfs
支持动态添加设备,在系统中增加磁盘之后,可以使用btrfs
的命令将该设备添加到文件系统中。- 为了利用设备空间,
Btrfs
将磁盘空间划分为多个chunk
,每个chunk
使用不同的磁盘空间分配策略。 Subvolume
可以作为根目录挂载到任意mount
点。subvolume
是非常有趣的一个特性,有很多应用。- 快照是对文件系统某一时刻的完全备份。建立快照之后,对文件系统的修改不会影响快照中的内容。这是非常有用的一种技术。
- 快照一般是只读的,当系统支持可写快照,那么这种可写快照便被称为克隆。克隆技术也有很多应用。比如在一个系统中安装好基本的软件,然后为不同的用户做不同的克隆,每个用户使用自己的克隆而不会影响其他用户的磁盘空间。非常类似于虚拟机。
- 其他特性
Delay allocation
Inline file
- 目录索引
Directory index
- 预分配
2. 文件系统的对比
主要对比 Linux 和 Windows 文件系统的区别和特点。
2.1 Ext2 文件系统

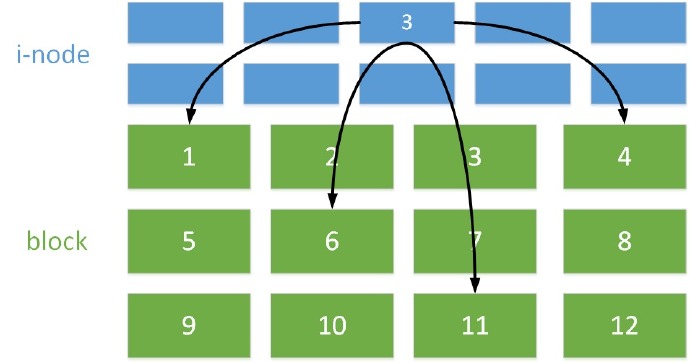

假设一个文件的属性和权限信息是存放在 3
号的 inode
上,而文件的实际数据是存放在 1
、4
、6
、11
这四个 block
中,那么当操作系统要访问该文件时,就能据此来排列磁盘的阅读顺序,可以扫描一次就将 4
个 block
内容读出来。这种访问方式称为索引式文件系统。而且 ext
在每两个文件之间都留有相当巨大的空闲空间。当文件被修改、体积增加时,它们通常有足够的空间来扩展。因此在一定程度上保证了 block
的访问范围不会跨度很大,减小了磁头的移动距离。
2.2 FAT32 文件系统
在往 FAT
文件系统中存入一个文件时,系统会尽量存放在靠近磁盘开始的地方。当你存入第二个文件时,它会紧挨着第一个文件。当进行频繁的删除修改后,block
就会分散的特别厉害。FAT
文件系统没有 inode
的存在,所以不能一下子将文件的所有 block
在一开始就读取出来。每个 block
号码都记录在前一个 block
当中,形成一个 block
链。当我们需要读取文件的时候,就必须一个一个地将 block
读出,例如上图的读出顺序为 1
、6
、3
、12
。这就会导致磁头无法在磁盘转一圈就获得所有数据,有时候需要来回转好几圈才能读取到这个文件,导致文件读取性能极差。这就是 Windows
经常需要碎片整理的原因——使离散的数据汇合在一起。
2.3 磁盘碎片整理
Windows
系统为什么需要磁盘碎片整理?
相信我们看了上面的内容,一定理解了这个原因是怎么导致的。及时 Windows
之后开发了 NTFS
文件系统。NTFS
文件系统虽然智能了一点,在文件周围分配了一些“缓冲”的空间,但经过一段时间的使用后,NTFS
文件系统还是会形成碎片。由于 ext
是索引式文件系统,所以基本上不太需要经常进行磁盘碎片整理。
2.4 相关知识扩展

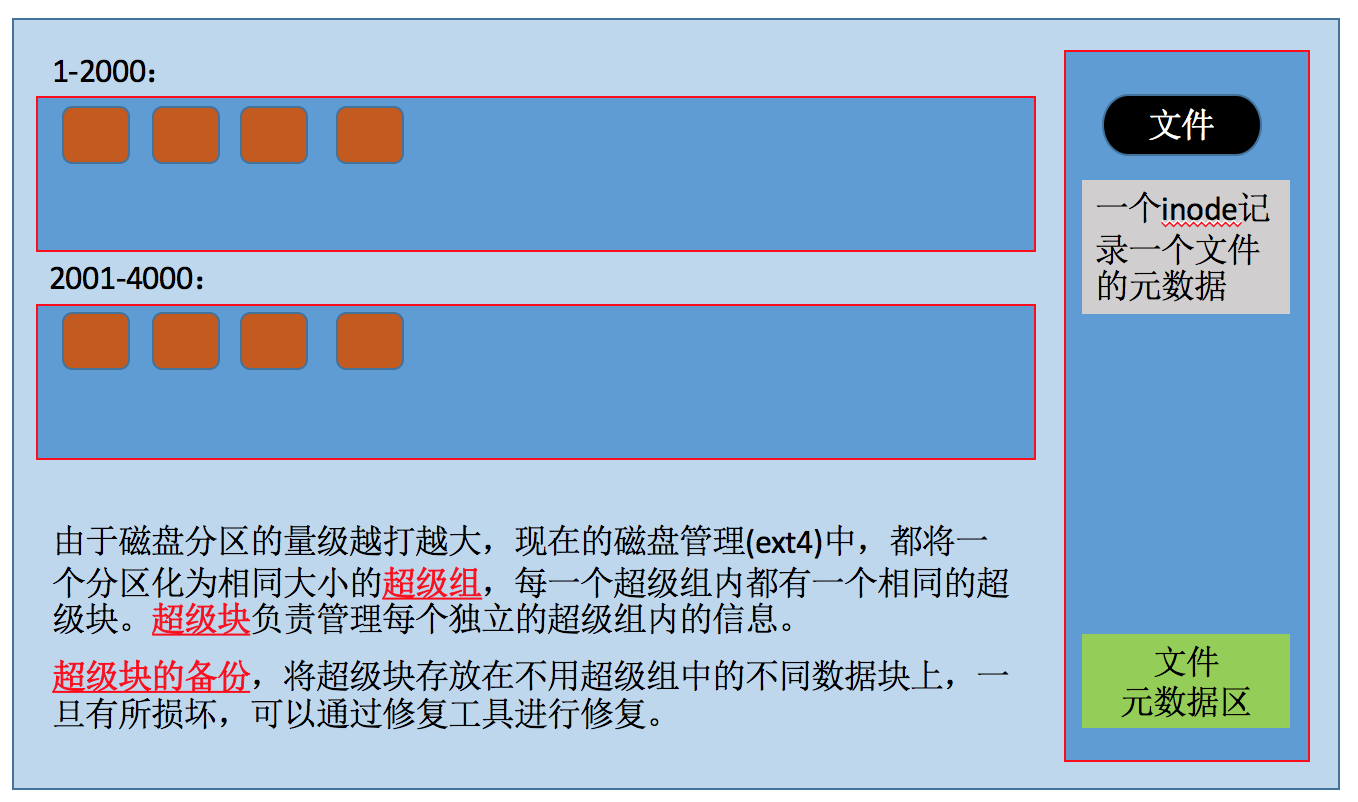

以下是我画了几张图,来加深你对于文件系统的理解。
3. 创建文件系统
介绍几种常见的创建文件系统的,命令使用方法。
3.1 mkfs 命令
命令格式:
mkfs [options] [-t type] [fs-options] device [size]
参数选项:
-V
- 详细显示模式
-t
- 给定档案系统的型式,
Linux
的预设值为ext2
- 给定档案系统的型式,
-c
- 在制做档案系统前,检查该
partition
是否有坏轨
- 在制做档案系统前,检查该
-l bad_blocks_file
- 将有坏轨的
block
资料加到bad_blocks_file
里面
- 将有坏轨的
block
- 给定
block
的大小
- 给定
-L
- 建立
lable
- 建立
Note:
device
预备检查的硬盘partition
,例如:/dev/sda1
,必选。- 在使用
mkfs
的时候,在命令行中输入 mkfs 之后输入.
按tab
键来查看支持的分区类型。 mkfs
本身并不执行建立文件系统的工作,而是去调用相关的程序来执行。例如,若在-t
参数中指定ext2
,则mkfs
会调用mke2fs
来建立文件系统。使用时如省略指定【块数】参数,mkfs
会自动设置适当的块数。
3.2 mke2fs 命令
ext 系列文件系统专用管理工具
命令格式:
$ mke2fs -O journal_dev \
[ -b block-size ] [ -L volume-label ] [ -n ] \
[ -q ] [ -v ] external-journal [ fs-size ]
参数选项:必要参数
<设备名称>
- 与设备对应文件,例如/dev/hd1
-b<块大小>
- 指定块大小
-c
- 在创建文件系统之前检查指定的设备
-g<块组数量>
- 指定一个块组中块的数量
参数选项:选择参数
-t {ext2|ext3|ext4}
- 指定文件系统类型
-b {1024|2048|4096}
- 指定块大小
-N #
- 为数据空间创建个多少个 inode
-m #
- 为管理人员预留的空间占据的百分比
-O FEATURE[,...]
- 启用指定特性
-O ^FEATURE
- 关闭指定特性
-E<扩展参数>
- 为要创建的文件系统指定一些参数
-f<不连续区段大小>
- 不知道连续区段的大小
-F
- 强制执行,即使指定设备没有被挂载或者不是块设备
-l<文件>
- 从指定文件中读取坏的块列表
-i<字节>
- 指定每个 inode 的字节数
-j
- 创建使用 ext3 卷号的文件系统
-J<扩展参数>
- 为使用 ext3 卷号的文件系统指定一些参数
-L
- 设置创建的文件系统的标签
-q
- 执行时不显示任何信息
-V
- 显示版本信息
3.3 mkswap 命令
添加扩展的 swap 分区
命令格式:
mkswap [options] device [size]
参数选项:
-c
- 建立交换区前,先检查是否有损坏的区块。
-p<页大小>
- 使用指定的页大小
-L<标签>
- 指定一个标签,伺候的
sawpon
可以使用这个标签
- 指定一个标签,伺候的
实战演示:
# 创建交换分区文件
[root@linux ~]# dd if=/dev/zero of=/extra-swap bs=1024 count=1024
# 格式化交换分区
[root@linux ~]# mkswap /extra-swap 1024
# 加载交换分区
[root@linux ~]# swapon /extra-swap
Note:
- 调整其分区的
ID
为82
。 - [交换区大小] 指定交换区的大小,单位为
1024
字节。
3.4 blkid 命令
块设备属性信息查看
命令格式:
blkid [OPTION]... [DEVICE]
参数选项:
-o<标签>
- 指定输出格式 (full、value、list\device\udev)
-s<标签>
- 显示指定标签信息 (LABEL、UUID、TYPE)
-U UUID
- 根据指定的 UUID 来查找对应的设备
-L LABEL
- 根据指定的 LABEL 来查找对应的设备
实战演示:
# 显示指定设备UUID
[root@localhost ~]# blkid -s UUID /dev/sda5
/dev/sda5: UUID="cad7349a-601d-4df4-a46b-90e1ffc29b1b"
# 显示所有设备UUID
[root@localhost ~]# blkid -s UUID
/dev/sda5: UUID="cad7349a-601d-4df4-a46b-90e1ffc29b1b"
/dev/sda1: UUID="d7899bc2-b08e-48cd-b904-54956c085951"
# 显示指定设备LABEL
[root@localhost ~]# blkid -s LABEL /dev/sda5
/dev/sda5: LABEL="Disk E"
# 显示所有设备LABEL
[root@localhost ~]# blkid -s LABEL
/dev/sda1: LABEL="M-fM-^VM-0M-eM-^JM- M-eM-^MM-7"
/dev/sda5: LABEL="Disk E"
# 显示所有设备文件系统
[root@localhost ~]# blkid -s TYPE
/dev/sda5: TYPE="swap"
/dev/sda1: TYPE="ext4"
# 显示所有设备
[root@localhost ~]# blkid -o device
/dev/sda5
/dev/sda1
#以列表方式查看详细信息
[root@localhost ~]# blkid -o list
device fs_type label mount point UUID
------------------------------------------------------
/dev/sda5 swap cad7349a-601d
/dev/sda1 ext4 / d7899bc2-b08e
3.5 e2label 命令
管理 ext 系列文件系统的 LABEL
命令格式:
e2label device [ new-label ]
3.6 tune2fs 命令
重新设定 ext 系列文件系统可调整参数的值
命令格式:
tune2fs [OPTION]... [DEVICE]
参数选项:
-l
- 查看指定文件系统超级块信息
-c max-mount-counts
- 设置强制自检的挂载次数,如果开启,每挂载一次 mount conut 就会加 1,超过次数就会强制自检
-i interval-between-checks[d|m|w]
- 设置强制自检的时间间隔[d 天 m 月 w 周]
-m #
- 保留块的百分比
-j
- 将 ext2 文件系统转换为 ext3 类型的文件系统
-L 'LABEL'
- 类似 e2label 的功能,可以修改文件系统的标签
-r reserved-blocks-count
- 调整系统保留空间
-o [^]mount-option[,...]
- 设置或清除默认挂载的文件系统选项
-O
- 文件系统属性启用或禁用
-U UUID
- 修改 UUID 号
实战演示:
# 设置强制检查前文件系统可以挂载的次数
tune2fs -c 30 /dev/hda1
# 关闭强制检查挂载次数限制
tune2fs -c -l /dev/hda1
# 10天后检查
tune2fs -i 10 /dev/hda1
# 1天后检查
tune2fs -i 1d /dev/hda1
# 3周后检查
tune2fs -i 3w /dev/hda1
# 半年后检查
tune2fs -i 6m /dev/hda1
# 禁用时间检查
tune2fs -i 0 /dev/hda1
# 添加日志功能,将ext2转换成ext3文件系统
tune2fs -j /dev/hda1
# 调整/dev/hda1分区的保留空间为40000个磁盘块
tune2fs -r 40000 /dev/hda1
3.7 dumpe2fs 命令
- dumpe2fs 命令用于打印“ext”文件系统的超级块和块组信息。
命令格式:
dumpe2fs [-bfhixV] [-o superblock=] [-o blocksize=] device
参数选项:
-b
- 打印文件系统中预留的块信息
-ob<超级块>
- 指定检查文件系统时使用的超级块
-OB<块大小>
- 检查文件系统时使用的指定的块大小
-h
- 仅显示超级块信息
-i
- 从指定的文件系统映像文件中读取文件系统信息
-x
- 以 16 进制格式打印信息块成员
实战演示:
# 查看sda8磁盘信息
[root@localhost ~]$ sudo dumpe2fs /dev/sda8
dumpe2fs 1.41.12 (17-May-2010)
Filesystem volume name:
Last mounted on: /
Filesystem UUID: a0794ac7-6cda-4a45-aa45-a97bd32f8c82
Filesystem magic number: 0xEF53
Filesystem revision #: 1 (dynamic)
3.8 fsck 命令
文件系统检测
命令格式:
fsck [ -sACVRTNP ] [ -t fstype ] [filesys ... ] [--] [ fs-specific-options ] [[ ]]
参数选项:
-t FS_TYPE
- 检查那个文件格式的文件系统,类似
fsck.FS_TYPE
。
- 检查那个文件格式的文件系统,类似
-a
- 不提问,自动修复文件系统(请小心使用此选项)。注意 e2fsck(8) 支持 -a 仅仅是为了向前兼容。这个选项被映射到
e2fsck
的-p
选项,那比较安全一点,不像大多数文件系统检查器支持的 -a 那样。
- 不提问,自动修复文件系统(请小心使用此选项)。注意 e2fsck(8) 支持 -a 仅仅是为了向前兼容。这个选项被映射到
-r
- 交互式地修复文件系统错误(询问确认)。注意: 如果多个 fsck 在并行执行,这不是一个好想法。还要注意
e2fsck
的默认行为;它也只为了向前兼容才保留这个选项。
- 交互式地修复文件系统错误(询问确认)。注意: 如果多个 fsck 在并行执行,这不是一个好想法。还要注意
-R
- 当使用 -A 标志来检查所有文件系统时,跳过 root 文件系统 (它可能已经被挂载为可读写)。
-A
- 搜索
/etc/fstab
文件,一次检查所有在文件中有定义的文件系统。这个选项典型地用在 /etc/rc 系统初始化文件中,而不使用多条命令来分别检查各独立的分区。
- 搜索
Note:
- 只输入
fsck
命令,版本号。 FS_TYPE
一定要与分区上已经文件类型相同。
实战演示:
# 检查/dev/sda1是否有问题,如发现问题便自动修复
[root@localhost ~]# e2fsck -a -y /dev/sda1
