LVS(Linux Virtual Server)是由章文嵩博士发起的一个开源项目，称为Linux虚拟服务器。现在已经是Linux内核标准的一部分，官方网站是http://www.linuxvirtualserver.org。LVS是一个实现负载均衡集群的开源软件项目，架构从逻辑上可分为调度层、服务器集群层和共享存储。通过LVS达到的负载均衡技术和Linux操作系统实现一个高性能高可用的Linux服务器集群，它具有良好的可靠性、可扩展性和可操作性。从而以低廉的成本实现最优的性能。

LVS服务之IP负载均衡类型

1. 负载均衡原理

系统运维：可用 –> 标准化 –> 自动化

1.1 工作原理

下图所示就是LVS的基本工作原理：

LVS服务之IP负载均衡类型

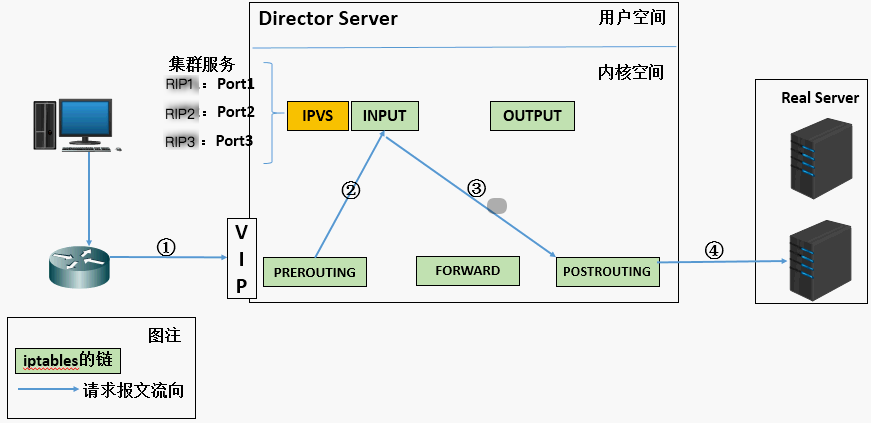

  • (1)  当用户向负载均衡调度器(Director Server)发起请求，调度器将请求发往至内核空间。
  • (2) PREROUTING链首先会接收到用户请求，判断目标IP确定是本机IP，将数据包发往INPUT链。
  • (3) IPVS是工作在INPUT链上的，当用户请求到达INPUT时，IPVS会将用户请求和自己已定义好的集群服务进行比对，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址及端口，并将新的数据包发往POSTROUTING链。
  • (4) POSTROUTING链接收数据包后发现目标IP地址刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送给后端的服务器。

1.2 工作特点

LVS是工作在TCP/IP的四层模型上，通过修改Netfilter表中的INPUT链来实现的(所有不是服务而是规则)，根据客户端请求报文的目标 IP 和 PORT(主要是端口)将其转发至后端主机集群中的某一台主机(根据挑选算法)。

  • 原理
    • 当用户请求LVS载均衡调度器的IP地址，在经过PREROUTING链到达INPUT链，如果匹配规则匹配的话，在到达本机内核之后强行将其扔到POSTROUTING链
  • 规则
    • 服务器端口号：集群基于那个TCP或UDP端口工作
    • 服务器 IP 地址：集群中那些机器可以响应用户请求
  • 架构
    • 负载均衡调度器(Director Server)
    • 服务器集群(Real Server)
    • 共享存储(Shared Storage)
  • 术语
    • DS：前端负载均衡器节点
    • RS：后端真实的工作服务器
    • CIP：访问客户端的 IP 地址
    • VIP：向外部直接面向用户请求，作为用户请求的目标的 IP 地址
    • DIP：主要用于和内部主机通讯的 IP 地址
    • RIP：后端服务器的 IP 地址
  • 工具
    • ipvs：工作在内核Netfilter表中的INPUT链上，且支持TCP、UDP、AH、EST等多种协议
    • ipvsadm：基于ipvs的基础上编写的用户工具，工作在用户空间，用于LVS的管理集群服务
[root@localhost ~]# grep -i -A 10 'IPVS' /boot/config-2.6.32-573.26.1.el6.x86_64
# IPVS传输协议支持负载均衡
CONFIG_IP_VS_PROTO_TCP=y     # 基于TCP做负载均衡
CONFIG_IP_VS_PROTO_UDP=y     # 基于UDP做负载均衡
CONFIG_IP_VS_PROTO_AH_ESP=y  # 认证头和有效载荷协议
CONFIG_IP_VS_PROTO_ESP=y     # 有效载荷协议
CONFIG_IP_VS_PROTO_AH=y      # 认证头协议
CONFIG_IP_VS_PROTO_SCTP=y

# IPVS调度器
CONFIG_IP_VS_RR=m
CONFIG_IP_VS_WRR=m
CONFIG_IP_VS_LC=m
CONFIG_IP_VS_WLC=m
CONFIG_IP_VS_LBLC=m
CONFIG_IP_VS_LBLCR=m
CONFIG_IP_VS_DH=m
CONFIG_IP_VS_SH=m
CONFIG_IP_VS_SED=m
......

2. 负载均衡类型

CDN(分区域缓存) => LB(LVS/Nginx) => HA(LVS/Haproxy) => Cache(Nginx/Vanish/Mechcache) => HTTP(Nginx/Apache) => Database(master/worker)

  • LVS-NAT：多目标的 DNAT
  • LVS-DR：直接路由实现
  • LVS-TUN：采用 IP 隧道的方式
  • LVS-FULLNAT：全 NAT 机制，非标准类型，拥有新特性，淘宝二次研发

企业中最常用的是 DR 实现方式，而 NAT 配置上比较简单和方便

2.1 LVS/NAT

重点：对请求报文进行 DNAT 目标地址转换到挑选出的 RS 地址

NAT 模型的实现原理

LVS服务之IP负载均衡类型

LVS服务之IP负载均衡类型

  • (1)  当用户请求到达Director Server的VIP上，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源 IP为CIP，目标 IP为VIP 。
  • (2) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
  • (3) IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器RIP，然后将数据包发至POSTROUTING链。 此时报文的源 IP为CIP，目标 IP为RIP 。
  • (4) POSTROUTING链通过选路，将数据包发送给Real Server。
  • (5) Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。 此时报文的源 IP为RIP，目标 IP为CIP 。
  • (6) Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时报文的源 IP为VIP，目标 IP为CIP。

NAT 模型的的特性

  • 特点
    • 支持端口映射
    • RS可以使用任意操作系统，包括Windows系统
  • 缺陷
    • 请求和响应报文都需要经过DS，高负载场景中，DS易成为性能瓶颈
  • 配置
    • 负载均衡调度器上维持一个nat追踪表，用于转发客户端的请求报文给后端真实服务器响应
    • 负载均衡调度器通过修改请求报文的目标IP地址(同时可能会修改目标端口)，使用多目标的DNAT实现转发
    • DS配置两块网卡，分别为公网地址的VIP和私网地址的DIP，并需要使用DNAT和SNAT技术
    • RS和DIP最好使用同网段内的私网地址，而且RS的网关需要指向DIP，不然响应报文不会经过VIP响应用户

2.2 LVS/DR

重点：将请求报文的目标 MAC 地址设定为挑选出的 RS 的 MAC 地址

DR 方式的实现原理

LVS服务之IP负载均衡类型

LVS服务之IP负载均衡类型

  • (1)  当用户请求到达Director Server的VIP上，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源 IP为CIP，目标 IP为VIP。
  • (2) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
  • (3) IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源 MAC 地址修改为 DIP 的 MAC 地址，将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。 此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址。
  • (4)  由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发至Real Server。
  • (5) RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发出。 此时的源 IP地址为VIP，目标 IP为CIP。
  • (6)  响应报文最终送达至客户端。

DR 模型的的特性

  • 特点
    • 不支持地址转换，也不支持端口映射
    • RS可以是大多数常见的操作系统，但不支持Windows系统
    • 请求报文经由DS调度，但响应报文一定不能经由DS对用户进行响应
    • 客户请求传递给交换机，交换机进行ARP地址广播，因为交换机只看Mac地址
  • 缺陷
    • RS和DS必须在同一机房中
  • 配置
    • DS配置网卡网卡，分别为eth0的DIP和eth0:0的VIP
    • RSs集群的每个机器也都配置两块网卡，分别为eth0的RIP和lo:0的VIP
    • RS的RIP可以使用私有地址或公网地址，如果使用公网地址通过互联网对RIP进行直接访问
    • RS的VIP和DIP与DS的VIP和RIP必须在同一个物理网络中，VIP必须使用公网地址，DIP、RIP可以使用公网或私网地址；建议DIP、RIP在同一个网段，方便通信。
    • 因为我们不允许DS响应用户请求，所以RS的网关绝不允许指向DS的DIP上

攻克的难题

  • 难题简述
    • 保证前端路由将目标地址为 VIP 的报文统统发给DS，而不是也配置了VIP的RS
  • 【方式一】静态绑定
    • 在前端路由器做静态地址路由绑定，将对于VIP的地址仅路由到DS上
    • 如果DS服务器挂了将无法使用，需要做单点的高可用，如HB
    • 有可能路由是运营商提供的，所以用户未必有路由操作权限，所以这个方法未必实用
  • 【方式二】arptables
    • 通过arptables工具修改ARP规则，禁止RS对VIP的请求做请求，不好配置
  • 【方式三】修改内核
    • 内核的参数：arp_ignore和arp_announce
    • 因为需要修改内核参数，RS主机必须为Linux主机
    • 修改RS主机上内核参数将VIP配置在lo接口的别名上，并限制其不能响应对VIP地址解析请求

2.3 LVS/TUN

重点：在原有的 IP 报文外再次封装多一层 IP 首部，内部 IP 首部(源地址为CIP、目标 IIP 为VIP)，外层 IP 首部(源地址为DIP、目标 IP 为RIP)

TUN 模型的实现原理

LVS服务之IP负载均衡类型

LVS服务之IP负载均衡类型

  • (1)  当用户请求到达Director Server的VIP上，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源 IP为CIP，目标 IP为VIP。
  • (2) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
  • (3) IPVS比对数据包请求的服务是否为集群服务，若是，在请求报文的首部再次封装一层IP报文，然后发至POSTROUTING链。此时源 IP为DIP，目标 IP为RIP。
  • (4) POSTROUTING链根据最新封装的IP报文，将数据包发至RS（因为在外层封装多了一层 IP 首部，所以可以理解为此时通过隧道传输）。 此时源 IP为DIP，目标 IP为RIP。
  • (5) RS接收到报文后发现是自己的IP地址，就将报文接收下来，拆除掉最外层的IP后，会发现里面还有一层IP首部，而且目标是自己的lo接口VIP，那么此时RS开始处理此请求，处理完成之后，通过lo接口送给eth0网卡，然后向外传递。 此时的源 IP地址为VIP，目标 IP为CIP。
  • (6)  响应报文最终送达至客户端。

TUN 模型的的特性

  • 特点
    • 请求报文必须经由DS调度，但响应报文必须不能经由DS传送
    • RS的集群服务可以位于不同的区域，如一个在北京另一个在上海
  • 缺陷
    • 不支持端口映射
    • RS的操作系统必须支持隧道功能
    • 对报文的再次封装，可能导致超过最大的传输单元而再次分片
  • 配置
    • VIP、DIP、RIP全为公网 IP 地
    • RS的网关的不能指向DIP，因为响应报文不需要经过DS传送给客户端

攻克的难题

  • 【难题】对请求报文的再次封装，可能导致超过MTU的最大值(一般为1500)，导致再次分片
  • 【方式一】设备需要支持超过MTU的请求传输报文
  • 【方式二】在DS限制请求报文长度为1400左右

2.4 LVS/FULLNAT

重点：DS 通过同时修改请求报文的目标地址和源地址进行转发

FULLNAT 模型的实现原理

  • 淘宝 FULLNAT 项目地址
  • FULLNAT 是淘宝吴佳明(普空)在NAT基础上搞得，很大简化了LVS的配置和部署
  • 百度的LVS叫BVS(Baidu Virtual Server)，在LVS基础上增加了L3 Though和SYN Porxy，类似FULLNAT
  • CentOS不支持FULLNAT，为了方便的实现多机房部署(NAT和DR不支持，TUN支持但比较复杂)，需要在淘宝中找到内核编译安装内核

LVS服务之IP负载均衡类型

LVS服务之IP负载均衡类型

  • (1)  客户端发送请求报文给Director Server的物理网络接口VIP此时请求的数据报文会先到内核空间的PREROUTING链。此时报文的源 IP为CIP，目标 IP为VIP。
  • (2) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
  • (3) IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的源IP地址为DIP，目标IP地址为后端服务器RIP，然后将数据包发至POSTROUTING链。此时报文的源 IP为DIP，目标 IP为RIP 。
  • (4) POSTROUTING链通过选路，将数据包发送给Real Server。
  • (5) Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。 此时报文的源 IP为RIP，目标 IP为DIP 。
  • (6) Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，目标IP地址修改为客户端的地址CIP，然后响应给客户端。 此时报文的源 IP为VIP，目标 IP为CIP。

FULLNAT 模型的特性

  • 特点
    • 支持端口映射机制
    • 跨 vlan：可以在多个地方跨域部署
    • connection 复用：使LVS能有类似f5的连接复用的功能
    • syn_proxy：可以在keepalived配置文件中针对每一个服务分别设置打开或关闭
  • 配置
    • VIP是公网地址，RIP和DIP是私网地址，二者无须在同一网络中
    • RS接收到的请求报文的源地址为DIP，因此要响应给DIP，也不需将RS的网关指向DS，能到达即可
    • 请求报文和响应报文都必须经由DS，有必要的话，需要做HB高可用
    • RS 可以使用任意操作系统，包括Windows系统

攻克的难题

  • 【难题】RS无法获得用户的真实IP地址
  • 【解决】淘宝通过叫TOA的方式解决，主要原理是将客户端IP地址放到了TCP Option里面带给了后端RS服务器，当RS收到后保存在socket的结构体里并通过toa内核模块hook的getname函数，这样当用户调用getname获取远端地址时，返回的是保存在socket的TCP Option的IP地址。百度的BVS是通过叫ttm模块实现的，其实现方式跟toa基本一样，只是没有开源。

LVS服务之IP负载均衡类型

3. 实现 session 保存

我们都知道HTTP服务是一种无状态的，那么用户请求服务器时，怎么标记用户呢？那么这就要使用到session保存的技术了，通过session服务器可以知道这个用户对应哪个资源，实现精准的定位。以下就是session保持的常见方法：

  • session 绑定
    • source ip hash：SNAT多用户同时使用一个公网IP地址；lvs、nginx、haproxy；IP级别
    • cookie hash：自实现的；lvs不行，nginx、haproxy能够使用；进程级别
  • session 集群
    • 需要进行大量的session同步工作，断电就尴尬了
  • session 服务器
    • 使session持久化，即使关机了也可以使用，存储在redis的键值数据库
    • 网络通信肯定有延迟
    • 单点故障，瓶颈 => LB => HB

4. 十种调度算法

静态方法：仅根据算法本身进行调度；起点公平

  • RR：round robin，轮调
    • 轮询算法假设所有的服务器处理请求的能力都是一样的，调度器会将所有的请求平均分配给每个RS服务器，非常均衡地分发下去。
  • WRR：weighted rr，加权轮调
    • 这种算法会考虑每台服务器的性能，并给每台服务器添加要给权值权重的取值范围0 – 100。权值越高的服务器，处理的请求越多。
  • SH: source hash，源地址哈希
    • 实现session保持的机制；将来自于同一个 IP 的请求始终调度至同一RS
    • LVS内部会维持一个哈希表，记录源地址、调度的RealServer和计时器，辞旧迎新防止打满
  • DH：destination hash，目标地址哈希
    • 将对同一个目标的请求始终发往同一个RS
    • 内网中用户通过同一个防火墙出去的会从同一个防火墙回来，保持用户追踪

动态方法：根据算法及各RS的当前负载状态进行调度，Overhead小者获胜；起点公平，结果公平

  • LC：Least Connection，最少连接数
    • Overhead=Active(活动链接数)*256+Inactive(非活动链接数)
    • 最少连接算法会根据后端RS的连接数来决定把请求的分配，比如RS1连接数比RS2连接数少，那么请求就优先发给  RS1这台服务器。
  • WLC：Weighted LC，加权最少连接数
    • Overhead=(Active*256+Inactive)/weight
    • 这种算法会考虑每台服务器的性能，并给每台服务器添加要给权值权重的取值范围0 – 100。权值越高的服务器，处理的请求越多。
  • SED：Shortest Expection Delay，最短期望延迟
    • Overhead=(Active+1)*256/weight
  • NQ：Never Queue，永不排队
    • SED算法的改进，类似于sed+sed的结合
  • LBLC：Locality-Based LC，基于本地最少连接调度算法，即动态的DH算法
    • 正向代理情形下的cache server调度；基于本地最少连接调度算法；运营商常使用
    • 这个算法是请求数据包的目标IP地址的一种调度算法，该算法先根据请求的目标IP地址寻找最近的该目标IP地址所有使用的服务器，如果这台服务器依然可用，并且有能力处理该请求，调度器会尽量选择相同的服务器，否则会继续选择其它可行的服务器。
  • LBLCR：Locality-Based Least-Connection with Replication，带复制功能的LBLC算法
    • 记录的不是要给目标IP与一台服务器之间的连接记录，它会维护一个目标IP到一组服务器之间的映射关系，防止单点服务器负载过高。

5. 负载均衡比较

LVS

  • 优势
    • 抗负载能力强：工作方式的逻辑是非常之简单
    • 工作稳定：因为工作在内核中，所有十分稳定
    • 无流量：工作在四层仅做请求分发之用，没有流量
    • 支持所有应用：工作在四层，所以可以对几乎所有应用做负载均衡，包括http、数据库、聊天室等等
  • 劣势
    • 配置性低：需要通过命令工具进行配置，有一定的学习成本

Nginx

  • 优势
    • 针对HTTP应用本身来做分流策略：比如针对域名、目录结构等
    • 网络的依赖较小：理论上只要ping得通，网页访问正常
    • 安装和配置比较简单：通过配置文件进行配置，且配置文件书写相对简单
    • 承受很高负载且稳定：处理所有流量所以受限于机器 IO 和配置
    • 有故障监测机制：比如根据服务器处理网页返回的状态码、超时等等
    • 支持对请求的异步处理：可以帮助节点服务器减轻负载
  • 劣势
    • 仅支持http和email
